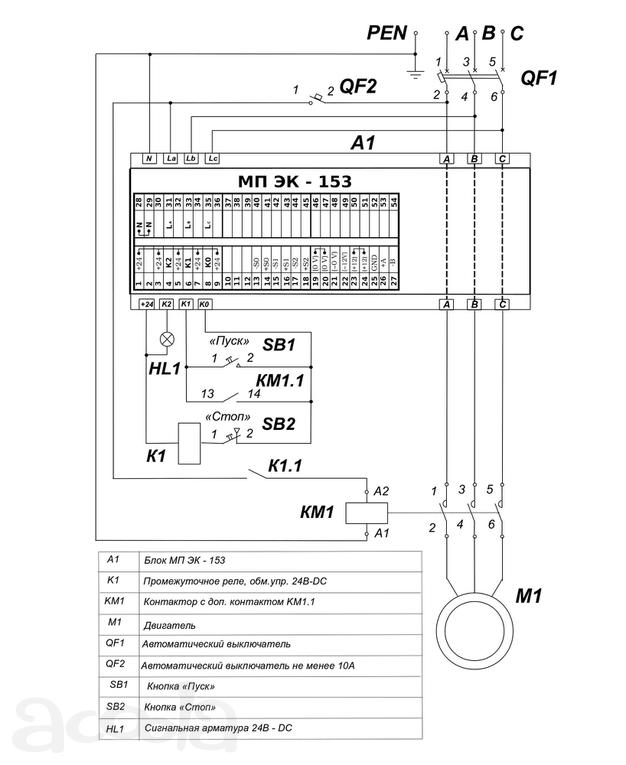

Схема защиты насоса.
Используя наши схемы защиты и управления насосами любой мощности с контроллером МП ЭК - 153 Вы защищаете насос в следующих аварийных ситуациях:
- Токовая перегрузка; Короткое замыкание; Асимметрия фазных токов; Обрыв фаз;
- Недонапряжение; Перенапряжение; Нарушение чередования фаз;
- Длительный сухой ход; Срабатывание аварийного контакта или датчика сухого хода;
Управляющая функция контроллера МП ЭК - 153 обеспечивает:
- Автоматические режимы работы: водоподъем/дренаж, с функцией включения, при необходимости, резервного насоса либо задвижки по таймеру;
- Управление насосом по датчикам уровня/давления или электроконтактному манометру;
- Контроль и индикацию рабочего тока, коэффициента мощности, питающего напряжения, тока нулевой последовательности;
- Контроль и индикацию аварийных состояний насоса и датчиков;
- Автоматическое повторное включение и блокировку насоса при частых аварийных пусках.
Схемы подключения и установки датчиков и промежуточных реле приведены в паспорте на МП ЭК-153 и на нашем официальном сайте.
МП ЭК-153 есть в наличии. Срок отгрузки 2 рабочих дня, после поступления оплаты. Работаем с оптом и розницей.
Электрическая схема насосной станции.
Схема насосной станции водоподъема-дренажа с основным и резервным насосами на контроллере МП ЭК-153 обеспечивает:
- Автоматические режимы работы: водоподъем/дренаж, с функцией включения резервного насоса по таймеру, в случае недостаточной мощности основного насоса;
- Управление насосами по датчикам уровня/давления;
- Контроль и индикацию рабочего тока, коэффициента мощности, питающего напряжения, тока нулевой последовательности;
- Контроль и индикацию аварийных состояний насосов и датчиков;
- Автоматическое повторное включение и блокировку насосов при частых аварийных пусках.
- Защиту двигателей насосов в любых аварийных ситуациях включая длительный сухой ход (по косинус фи).
Мы также оказываем бесплатную помощь в разработке схем автоматизации работы насосов и насосных станций по тех. требованиям заказчика. Напишите нам или заполните форму на нашем сайте.
